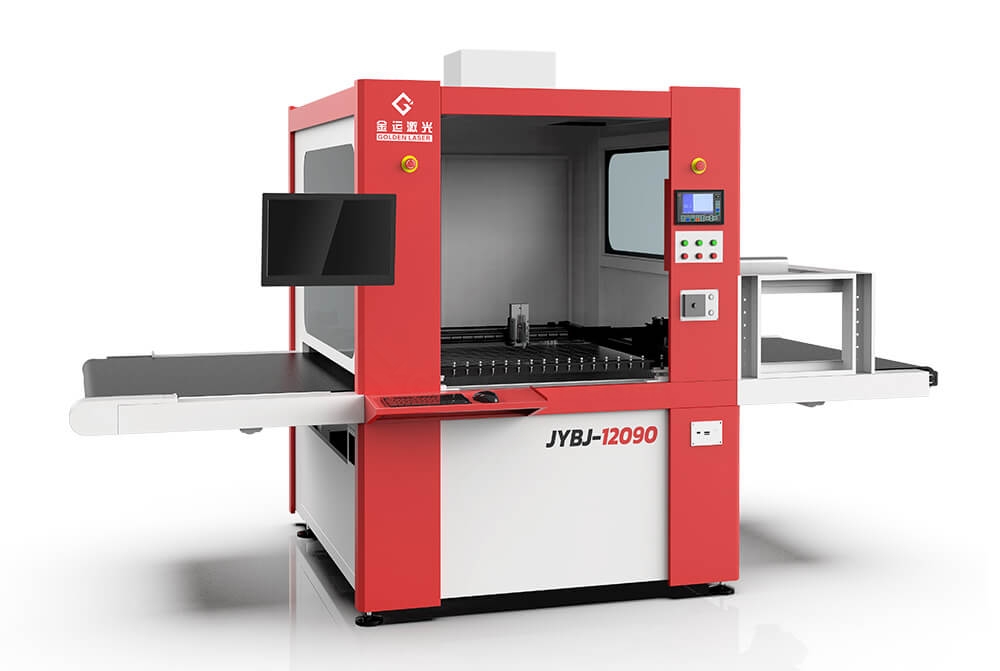

Číslo modelu: JYBJ-12090LD

Laserový inkoustový stroj pro kreslení švů vzoru kožené obuvi

V obuvnickém průmyslu je přesné značení řezaných kusů nezbytným procesem.Tradiční ruční značení vyžaduje nejen hodně práce, ale jeho kvalita také zcela závisí na odbornosti pracovníka.

JYBJ12090LDje automatické zařízení specializující se na přesné značení řezných kusů.Dokáže inteligentně identifikovat typ řezaných kusů, automatické přesné polohování, vysokorychlostní a vysoce přesné inkoustové značení a zefektivněné procesy zpracování.Stroj je vysoce automatizovaný a inteligentní a snadno se používá.

Použitelné pro inkoustové značení různých materiálů svršku obuvi.

Pracovní postup

Ruční nebo automatické podáváníVysoce přesné rozpoznání fotoaparátuSpusťte inkoustové značeníSušení a řezání

Vlastnosti stroje

Plně automatický provoz montážní linky, je vyžadováno pouze podávání materiálu.(Automatické podávání je volitelné)

Vysoce přesná průmyslová kamera, pneumatická tlaková síť.Vhodné pro PU, mikrovlákno, pravou kůži, textil a další materiály.

Inteligentní identifikace řezných kusů.Různé typy řezných kusů lze kombinovat pomocí automatického rozpoznání softwaru a přesného polohování.

Vysokofrekvenční a vysokorychlostní inkoustová hlava se štíhlými stříkacími body, vhodná pro všechny druhy mizejících inkoustů a fluorescenčních inkoustů.

Importovaný modul servopohybu, vysoká rychlost, vysoká přesnost a nízká poruchovost.

Sběrná plošina je standardně dodávána se systémem sušení.

Technické parametry

Model číslo. JYBJ-12090LD
Maximální pracovní rychlost 800 mm/s
Akcelerace 8000 mm/s2
Opakovaná přesnost polohování ≤0,05 mm
Přesnost polohování ≤0,1 mm/m
Přesnost rozpoznávání ≤0,2 mm
Pracovní stůl Pracovní stůl poháněný gumovým pásem
Výška pracovního stolu 750 mm
Pohybový systém Synchronní pohon řemenového modulu
Kontrolní systém Servo řídicí systém
Polohování zraku 24megapixelová průmyslová kamera
Hluk ≤65Dd
Zdroj napájení AC220V±5% 50Hz
Celkový výkon 2 kW
Software Polohovací software Golden Laser Vision
Podporované grafické formáty AI, BMP, PLT, DXF, DST
