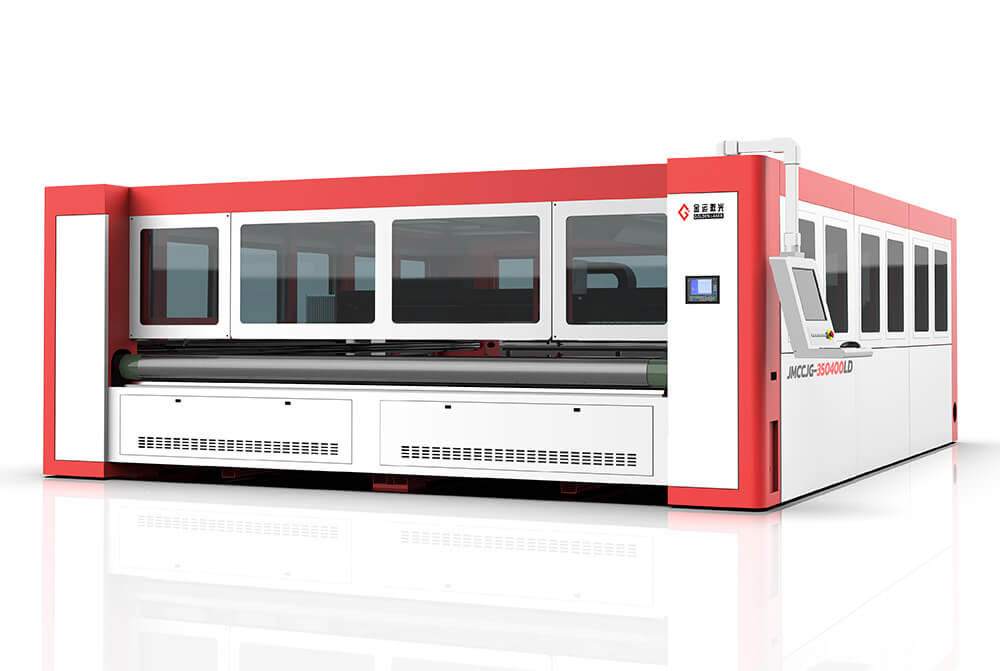

Mudeli nr: JMCCJG-350400LD

Laserlõikusmasin filterkanga jaoks

Kiire ja ülitäpse CO2 laserlõikusmasin
- Professionaalne, mis on mõeldud filtreerimiskangatööstusele

Täielikult suletud struktuur

Käigu- ja hammasrattaajam

Suureformaadiline tööala

Suure võimsusega CO2 metallist RF laserid võimsusega 300 vatti, 600 vatti kuni 800 vatti

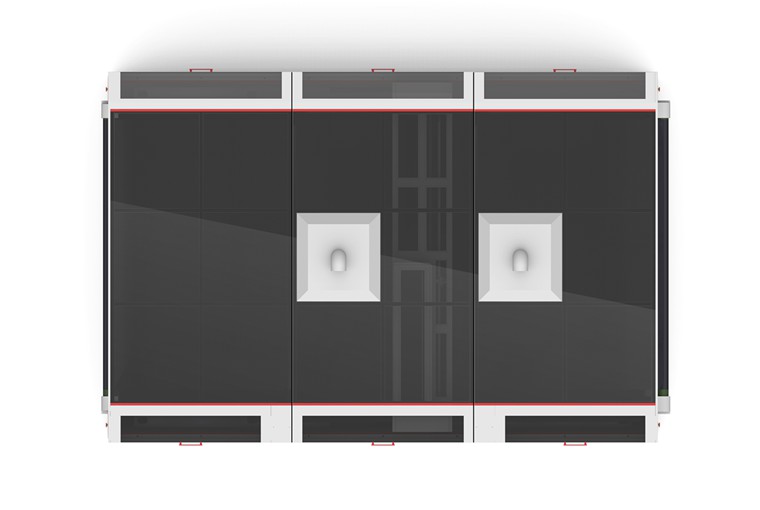

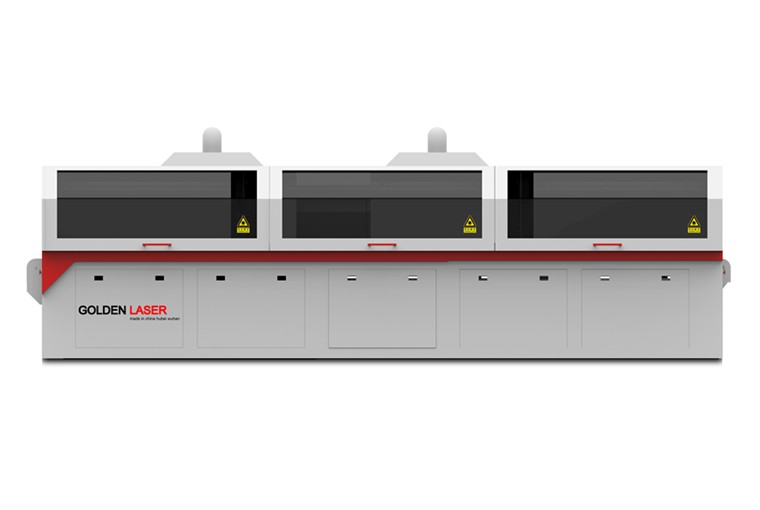

CO2 laserlõikusmasina täielikult suletud struktuur

Suureformaadiline CO2 laserlõikusmasin kasutab täielikult suletud konstruktsiooni koos täielikult suletud väljalaskesüsteemiga, et vältida sekundaarset tolmu saastumist.

 Kasutajasõbralik juhtmevaba käepide kaugjuhtimiseks.

käigukasti ajam

 Kõrge täpsusega käigu- ja hammasülekanne.600 vatti ~ 800 vatti suure võimsusega CO2 metallist raadiosageduslaser.

 Laseripea kiirus on kuni 800 mm/s ja kiirendus kuni 10000 mm/s2, tagades kõrge lõikamise efektiivsuse ja säilitades pikaajalise stabiilsuse.

täis lendav optiline tee

 Laseripea kiire liikumise tagamiseks võetakse kasutusele täislenduv optilise tee struktuur ja samaaegselt teostatakse läätse vesijahutust, et vältida läätse kahjustamist suure võimsusega laseriga.

Automatiseeritud tootmisprotsess

Valmistame kõrgete standarditega laserlõikepinke, laiendame multifunktsionaalseid funktsioone, konfigureerime automaatseid etteande- ja kerimissüsteeme ning arendame paindlikku tarkvara.Kõik selleks, et pakkuda klientidele suuremat tootmistõhusust, optimeeritud tootmisprotsessi ja maksimeerida kasu.

CO2 laserlõikusmasina automatiseeritud tootmisprotsess

Automaatne söötmisseade

Painduvate filtrimaterjalide jaoks kasutab laserlõikamismasin spetsiaalsetkonveieri rullja spetsiaalselt kujundatudX-telje sünkroonsöötmisseadeet vältida materjalide kõrvalekaldeid söötmisprotsessis.

Varustatud vastuvõtupunkriga valmistoodete kogumiseks.

CO2 laserlõikusmasina automaatne söötmisseade
kahekihiline söötja

Kahekihiline söötja

Kahekihiline söötmisseade on kohandatud klientidele, kellel on kahekihilise kanga töötlemise nõuded.

Rohkem konfiguratsioonivalikuid

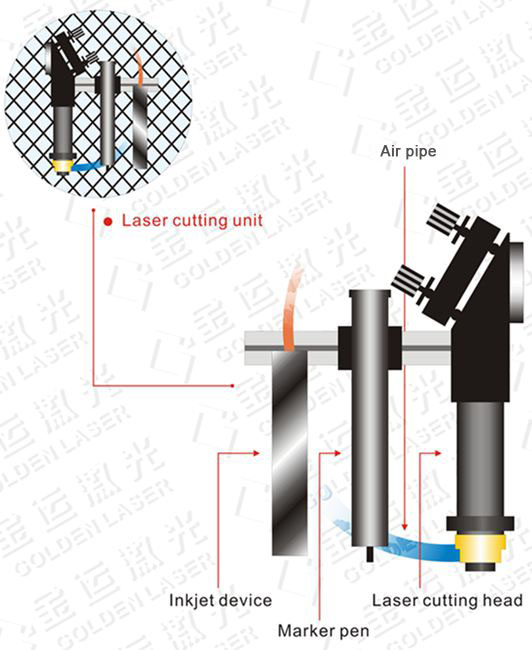

märgistusseade

Vastavalt kliendi soovile kontaktivabatindipritsiga märgistusseadeja amark pliiatsi seadesaab paigaldada laserpeale filtri materjali märgistamiseks, mis on mugav hilisemaks õmblemiseks.

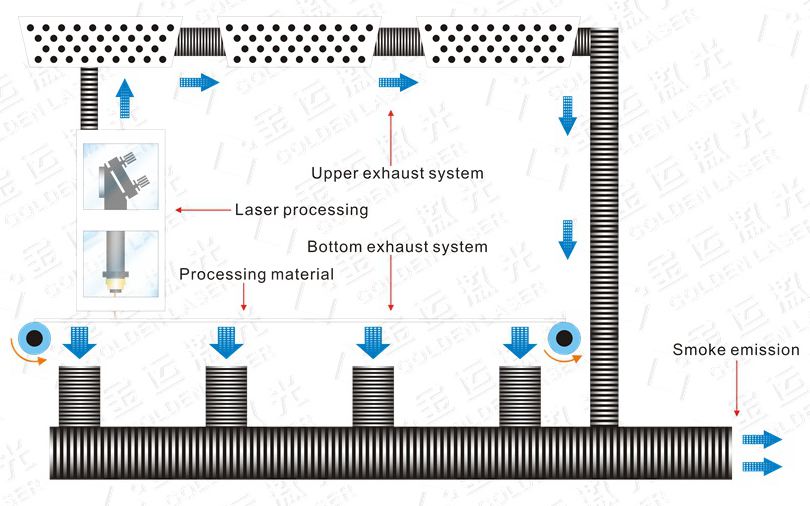

keskkonnastandardi disain

Laserlõikusmasin on täielikult suletud konstruktsioon ja sisemine kasutusalatäielikult suletud väljalaskesüsteemid.Suudame projekteerida tootmistsehhi üldised väljalasketorud keskkonnastandarditele vastavaks.

Lõikelasermasina tehnilised andmed

Laserallikas CO2 RF laser
Laseri võimsus 150 vatti / 300 vatti / 600 vatti / 800 vatti
Lõikeala (L × P) 2300 mm × 2300 mm / 3000 mm × 3000 mm (90,5" × 90,5" / 118" × 118"
Lõikelaud Vaakumkonveieri töölaud
Lõikekiirus 0-1200 mm/s
Kiirendus 10000mm/s2
Korduv asukoht ≤0,05 mm
Liikumissüsteem Võrguühenduseta režiimi servomootori liikumissüsteem, ülitäpne käigukasti juhtimine
Toiteallikas AC220V±5% / 50Hz
Vormingu tugi AI, BMP, PLT, DXF, DST

Saadaval erinevad tööpiirkonnad:

2300 mm × 2300 mm (90,5" × 90,5"), 2500 mm × 3000 mm (98,4" × 118"), 3000 mm × 3000 mm (118" × 118"), 3500 mm × 4000 mm (137,7" × 157,4 muud valikud.

tööpiirkonnad

Filtrikanga laseriga lõikamise eelised

Puhtad ja täiuslikud lõikeservad – pole vaja teisest töötlemist

Automaatne servade tihendamine lasertermotöötluse tõttu

Äärmiselt kõrge täpsus laserlõikamisprotsessis – püsivalt kõrge lõikekvaliteet

Kontaktivaba laserlõikus – tööriistade kulumine puudub

Laserlõikamise käigus praktiliselt ei teki tolmu

Suur paindlikkus – igasuguse kuju ja suurusega lõikamine, isegi väikeste aukude tegemine, ilma et oleks vaja tööriistu ehitada või vahetada

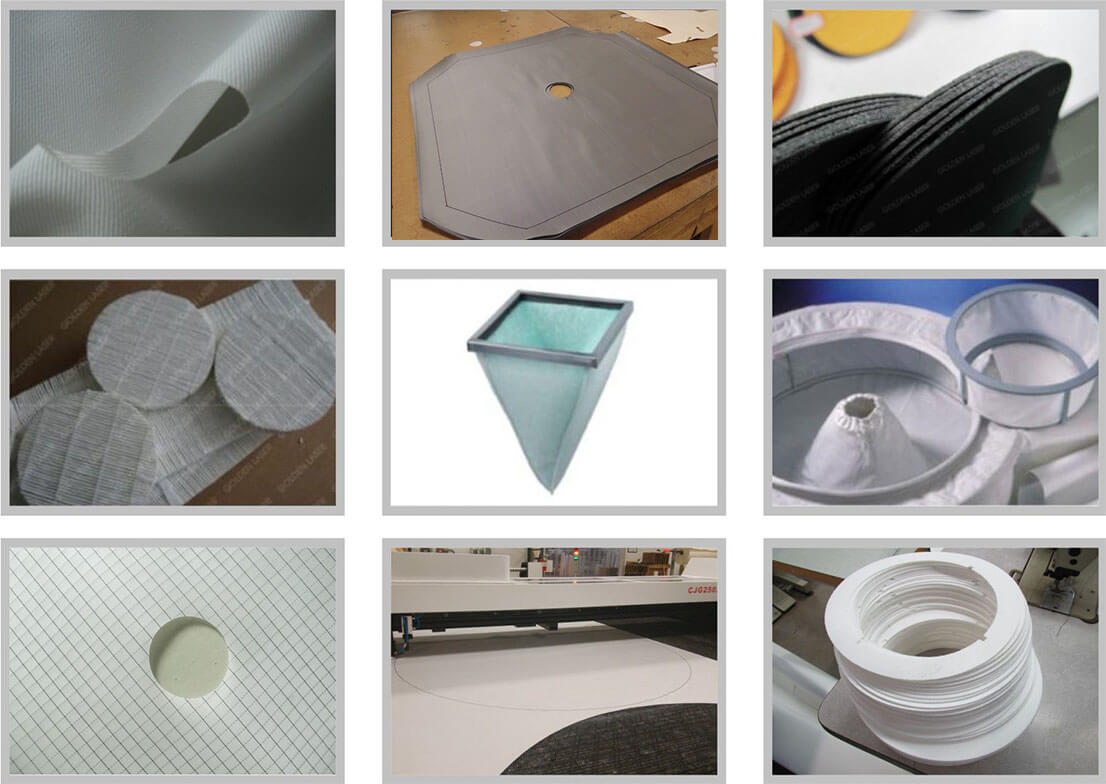

Tüüpilised laserlõikamiseks sobivad filtrimaterjalid

Filtreerimiskangad, filterriie, klaaskiud, lausriie, paber, vaht, puuvill, polüpropüleen, polüester, PTFE, polüamiidkangad, sünteetilised polümeerkangad, nailon ja muud tööstuslikud kangad.

filtermaterjalid laserlõikeproov
