மாதிரி எண்: CJGV-160130LD

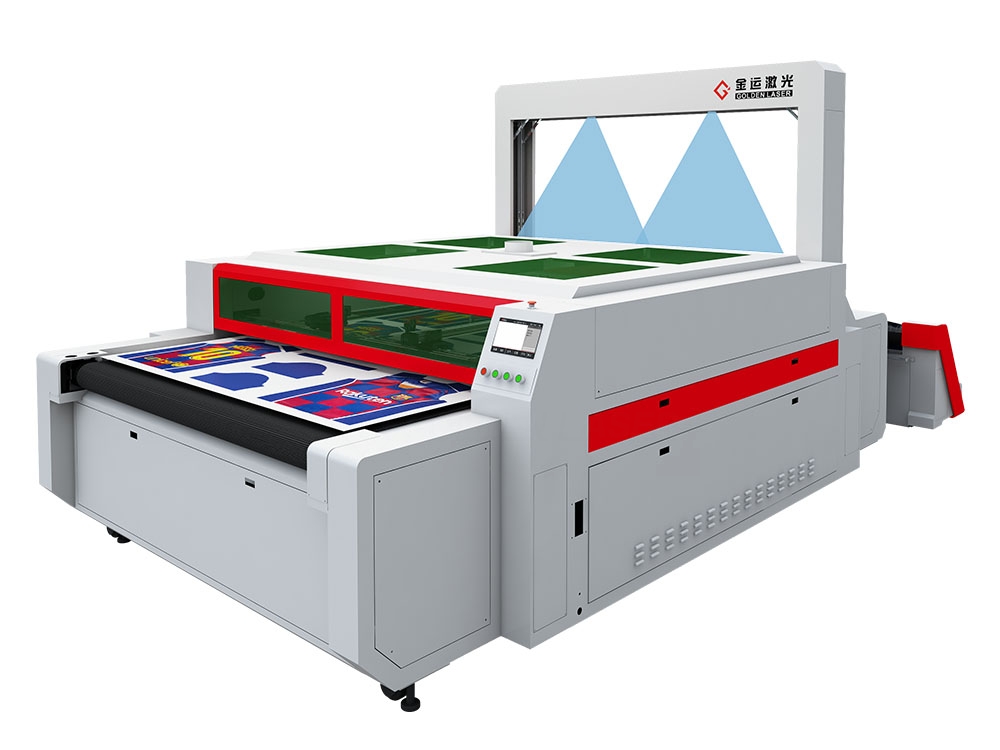

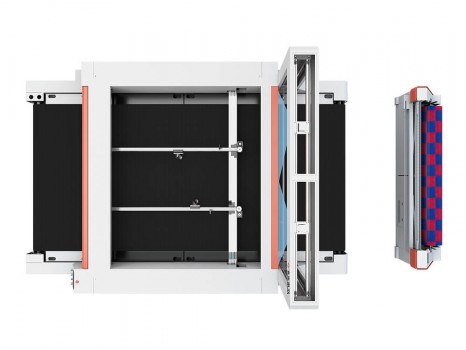

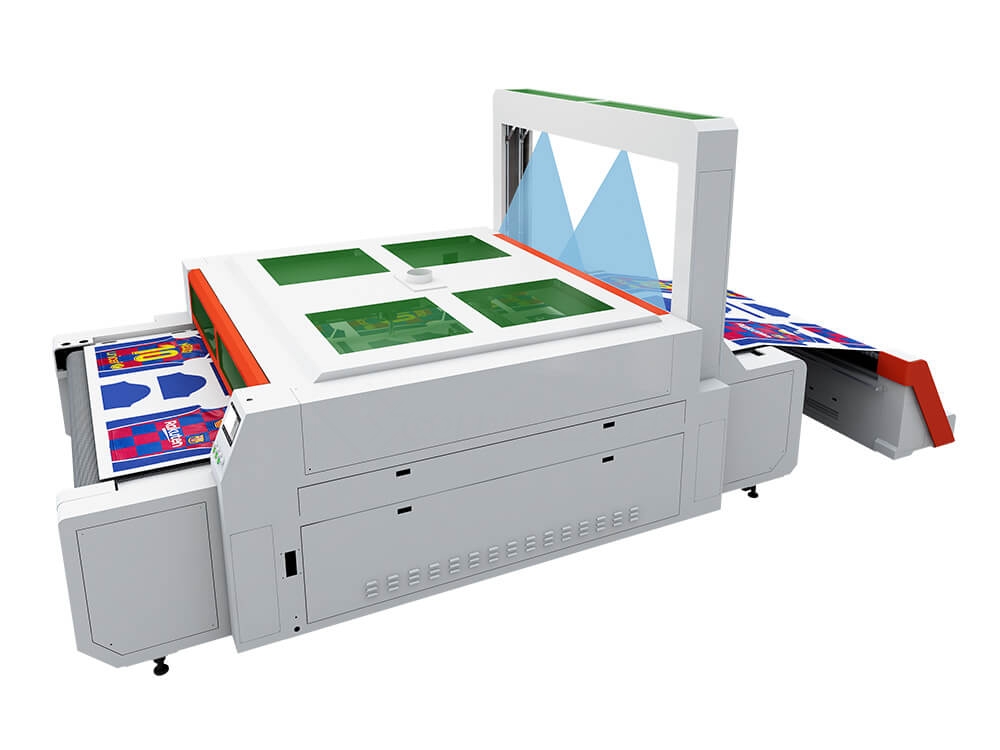

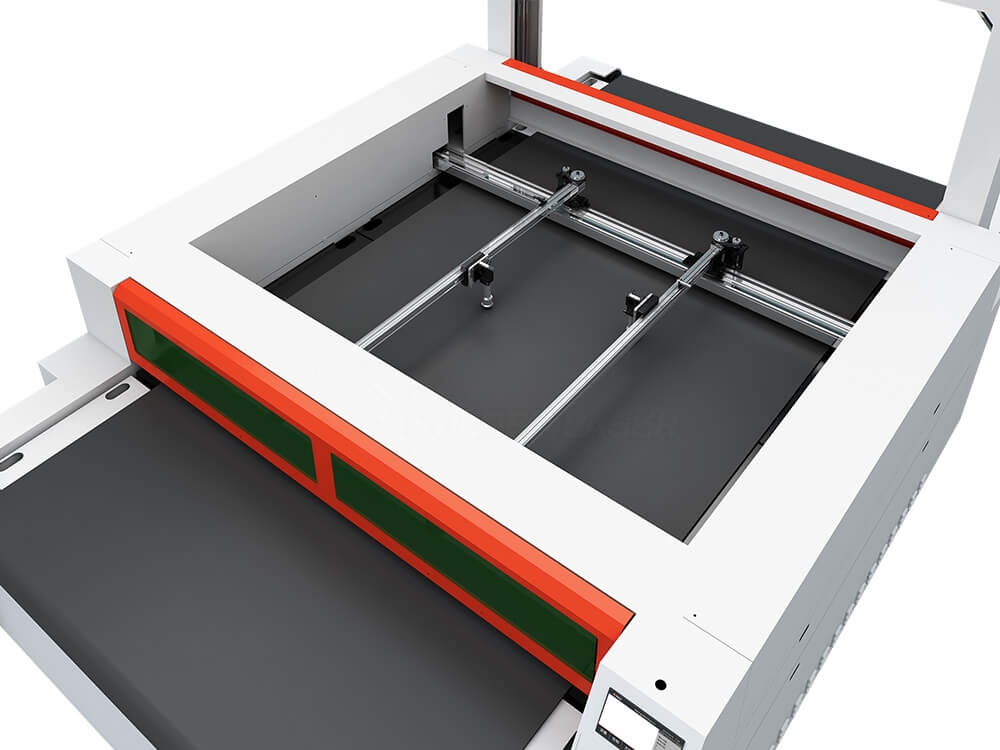

பதங்கமாதல் துணிக்கான பார்வை ஸ்கேனிங் லேசர் வெட்டும் இயந்திரம்

பார்வை ஸ்கேனிங் லேசர் வெட்டும் இயந்திரம் டிஜிட்டல் பிரிண்டிங் சாயம்-பதங்கமாதல் ஜவுளி மற்றும் அனைத்து வடிவங்கள் மற்றும் அளவுகளின் துணிகளை வெட்டுவதற்கு ஏற்றது.கேமராக்கள் துணியை ஸ்கேன் செய்து, அச்சிடப்பட்ட விளிம்பைக் கண்டறிந்து அடையாளம் காணும் அல்லது அச்சிடப்பட்ட பதிவு மதிப்பெண்களை எடுத்து, தேர்ந்தெடுக்கப்பட்ட வடிவமைப்புகளை வேகம் மற்றும் துல்லியத்துடன் வெட்டுகின்றன.ஒரு கன்வேயர் மற்றும் ஆட்டோ-ஃபீடர் தொடர்ந்து வெட்டுவதற்கும், நேரத்தை மிச்சப்படுத்துவதற்கும், உற்பத்தி வேகத்தை அதிகரிப்பதற்கும் பயன்படுத்தப்படுகிறது.

பார்வை லேசர் வெட்டும் இயந்திரம்உள்ளமைக்கப்பட்ட அச்சிடப்பட்ட வடிவங்களின் ரோலில் இருந்து சாயம்-பதங்கமாதல் அச்சிடப்பட்ட துணிகள் மற்றும் ஜவுளிகள்

லேசர் வெட்டும் இயந்திரத்தின் தொழில்நுட்ப விவரக்குறிப்புகள்

வேலை செய்யும் பகுதி 1600மிமீ×1300மிமீ / 62.9"×51"
கேமரா ஸ்கேனிங் பகுதி 1600மிமீ×800மிமீ / 62.9"×31.4"
வேலை செய்யும் அட்டவணை கன்வேயர் வேலை செய்யும் அட்டவணை
லேசர் சக்தி 70W / 100W / 150W
லேசர் குழாய் CO2 கண்ணாடி லேசர் குழாய் / CO2 RF உலோக லேசர் குழாய்
கட்டுப்பாட்டு அமைப்பு சர்வோ மோட்டார் அமைப்பு
குளிரூட்டும் அமைப்பு நிலையான வெப்பநிலை நீர் குளிர்விப்பான்
வெளியேற்ற அமைப்பு 1.1KW எக்ஸாஸ்ட் ஃபேன்×2, 550W எக்ஸாஸ்ட் ஃபேன்×1
பவர் சப்ளை 220V 50Hz / 60Hz, ஒற்றை கட்டம்
மின் தரநிலை CE / FDA / CSA
மின் நுகர்வு 9KW
மென்பொருள் Goldenlaser CAD ஸ்கேனிங் மென்பொருள் தொகுப்பு
விண்வெளி ஆக்கிரமிப்பு (ஊட்டியுடன்) 4316mm(L)×3239mm(W)×2046mm(H) (குறிப்புக்கு மட்டும்)
மற்ற விருப்பங்கள் ஆட்டோ ஃபீடர், சிவப்பு புள்ளி

பார்வை ஸ்கேனிங் லேசருக்கான முழு தானியங்கி இயந்திர செயல்முறை

வேலை முறை 1 → பறக்கும்போது ஸ்கேன் செய்யவும்

படி 1

<< படி 1

லேசர் கட்டரின் ஆட்டோ-ஃபீடர் மற்றும் கன்வேயர் வேலை செய்யும் அட்டவணையில் பதங்கமாதல் அச்சிடப்பட்ட துணி ரோலை ஏற்றுகிறது.

படி 2 >>

HD கேமராக்கள் துணிகளை ஸ்கேன் செய்து, அச்சிடப்பட்ட விளிம்பைக் கண்டறிந்து அடையாளம் கண்டு, லேசர் கட்டருக்கு தகவலை அனுப்பும்.

படி 2
படி3

<< படி 3

வெட்டு அளவுருக்களை அமைக்கவும்.லேசர் கட்டரில் "தொடங்கு" பொத்தானை அழுத்தவும்.பின்னர் லேசர் வெட்டும் இயந்திரம் தானாகவே கட்டிங் செய்யும்.

படி 4 >>

லேசர் வெட்டு மற்றும் போது செயல்முறை மீண்டும்.

படி4

நன்மைகள்

முழு செயல்முறையையும் எளிதாக்குங்கள்.ரோல் துணிகளுக்கு தானியங்கி வெட்டு

அதிக வெளியீடு (ஒரு ஷிப்டுக்கு ஒரு நாளைக்கு 500 செட் ஜெர்சி - குறிப்புக்கு மட்டும்)

அசல் கிராபிக்ஸ் கோப்புகள் தேவையில்லை

கருவி செலவு மற்றும் தொழிலாளர் செலவுகளை சேமிக்கவும்

உயர் துல்லியம்

அதிவேகம்

அச்சிடும் தேவைகள்

அச்சிடப்பட்ட அவுட்லைன் மற்றும் மெட்டீரியல் பின்னணியில் பெரிய வண்ண வேறுபாடு உள்ளது, எல்லைகளுக்கு இடையே 5 மிமீக்கு குறையாத தூரம்.வெளிப்புற விளிம்பை மட்டுமே வெட்ட முடியும், உள்ளே உள்ள கிராபிக்ஸ் வெட்ட முடியாது.

பணி முறை 2 →அச்சு மதிப்பெண்களை ஸ்கேன் செய்யவும்

நன்மைகள்

மென்மையான பொருட்களுக்கு சிதைப்பது, சுருட்டு, நீட்டிக்க எளிதானது

சிக்கலான வடிவத்திற்கு, அவுட்லைன் உள்ளே கூடு கட்டும் முறை மற்றும் அதிக துல்லியமான வெட்டும் தேவை

தேவை

1:1 அசல் அச்சிடப்பட்ட கிராபிக்ஸ் கோப்பு தேவை.கிராபிக்ஸ் வடிவம்: *.jpg, *.bmp, அல்லது *.png

பதங்கமாதல் துணிகள் - லேசர் வெட்டும் முன் மற்றும் லேசர் வெட்டும் பிறகு

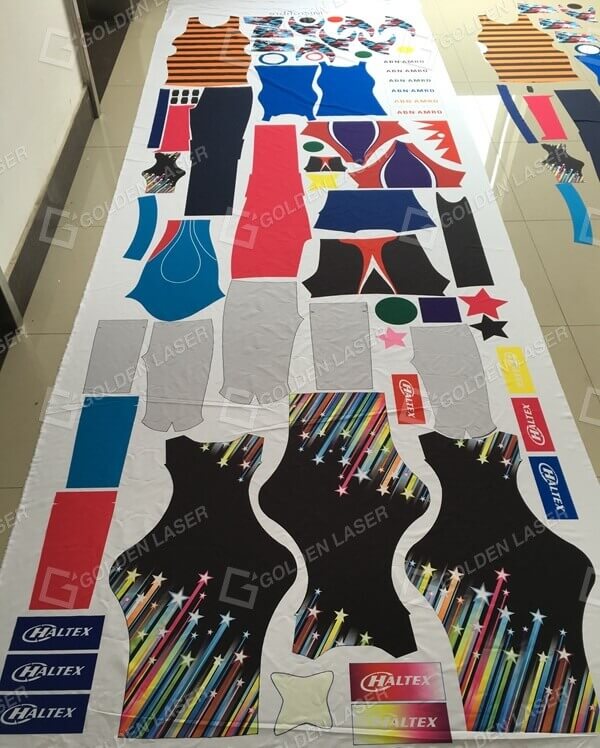

பதங்கமாதல் துணி ரோல்

லேசர் வெட்டுவதற்கு முன்

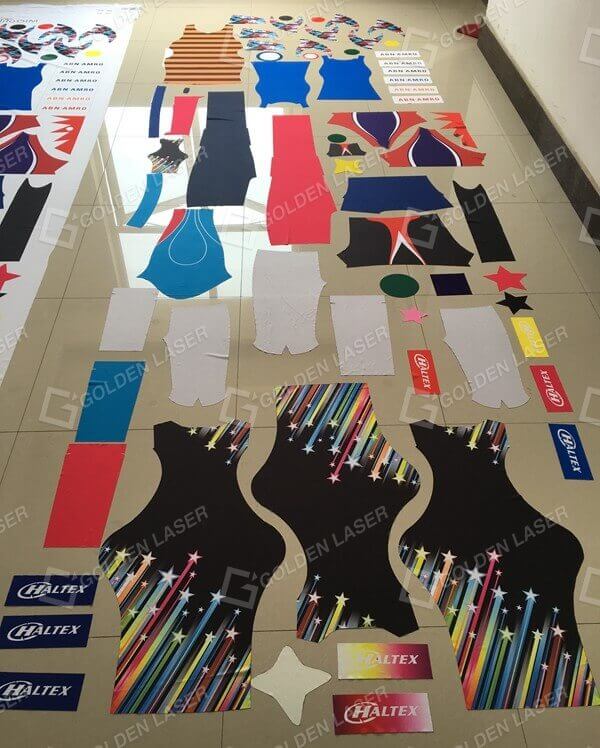

லேசர் வெட்டப்பட்ட பிறகு பதங்கமாதல் துணி

லேசர் வெட்டுக்குப் பிறகு

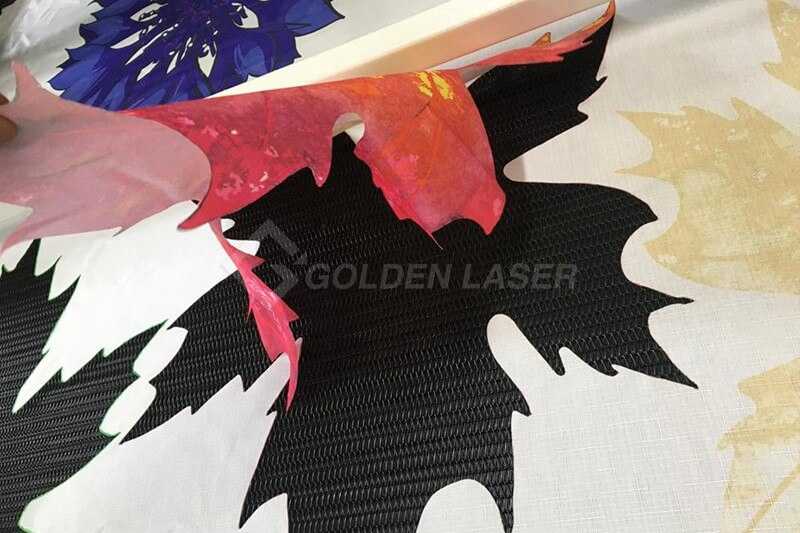

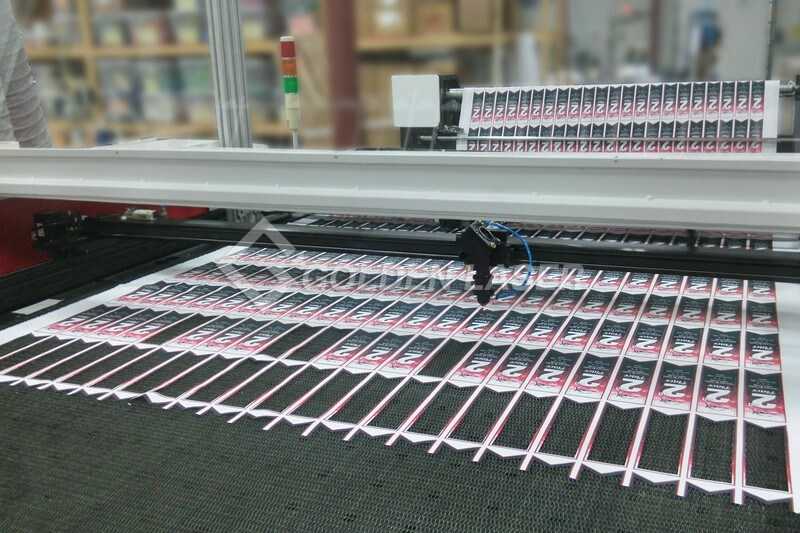

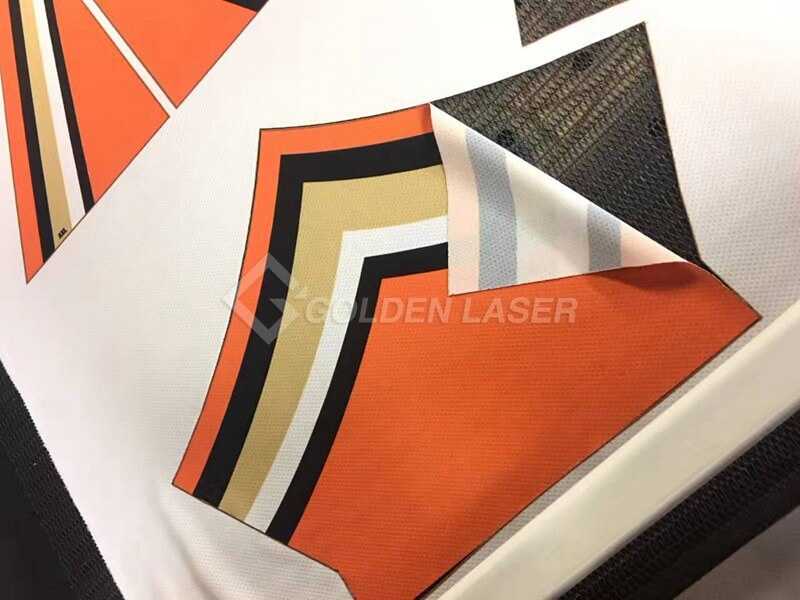

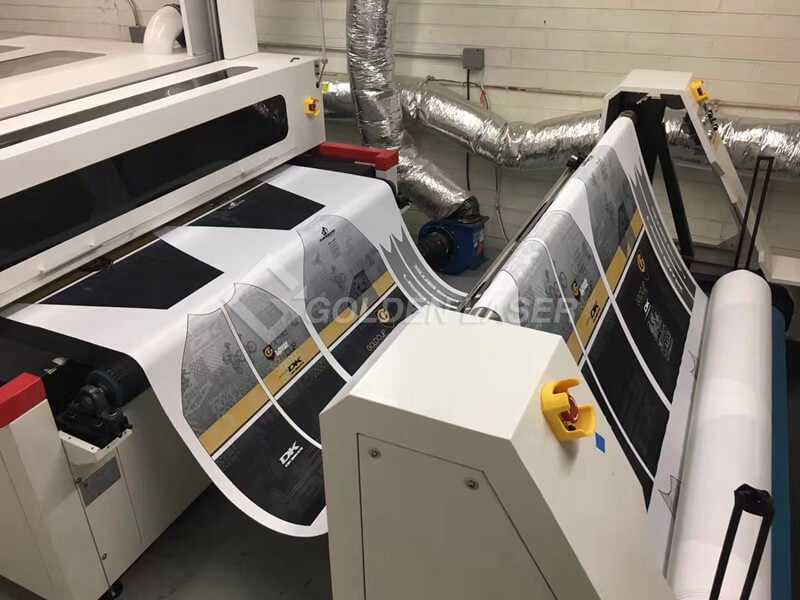

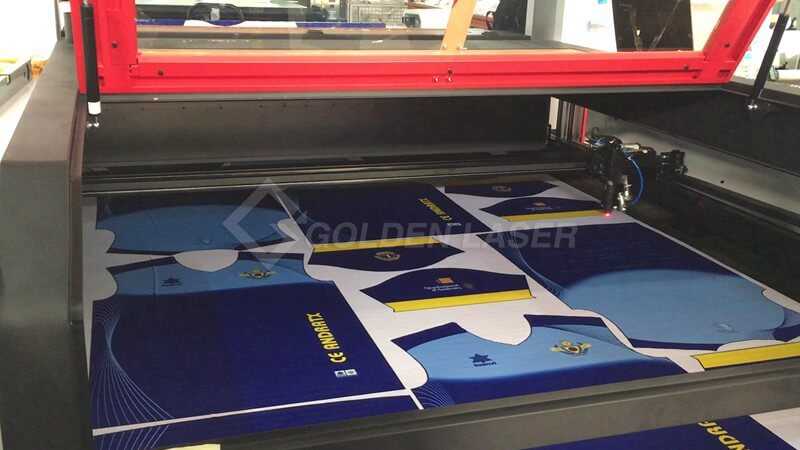

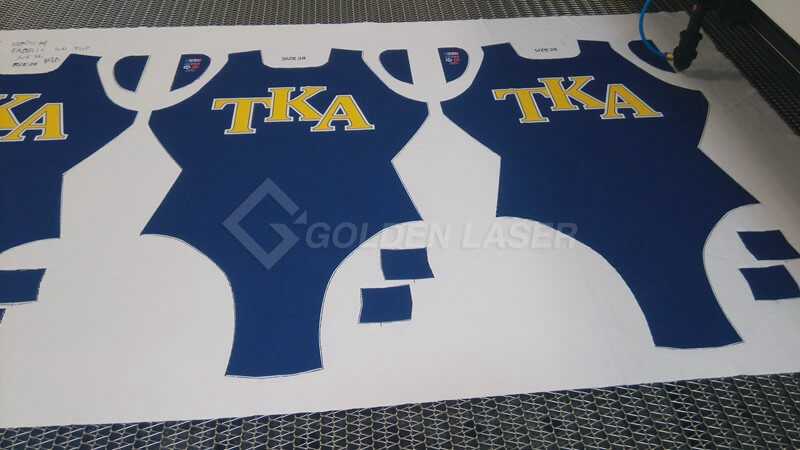

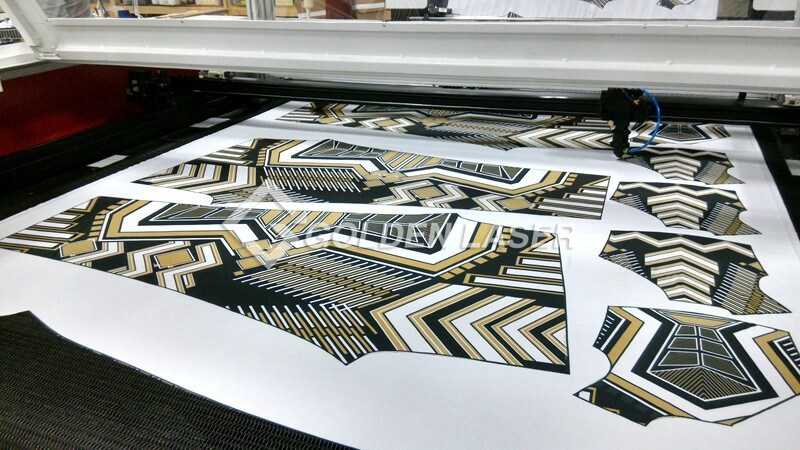

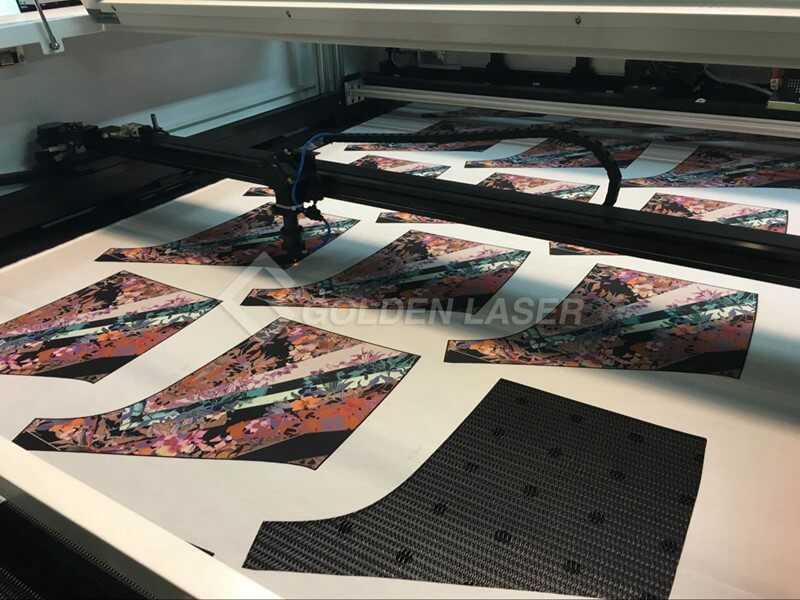

பார்வை ஸ்கேனிங் லேசர் வெட்டும் மாதிரிகள்



தயாரிப்பு பயன்பாடு
