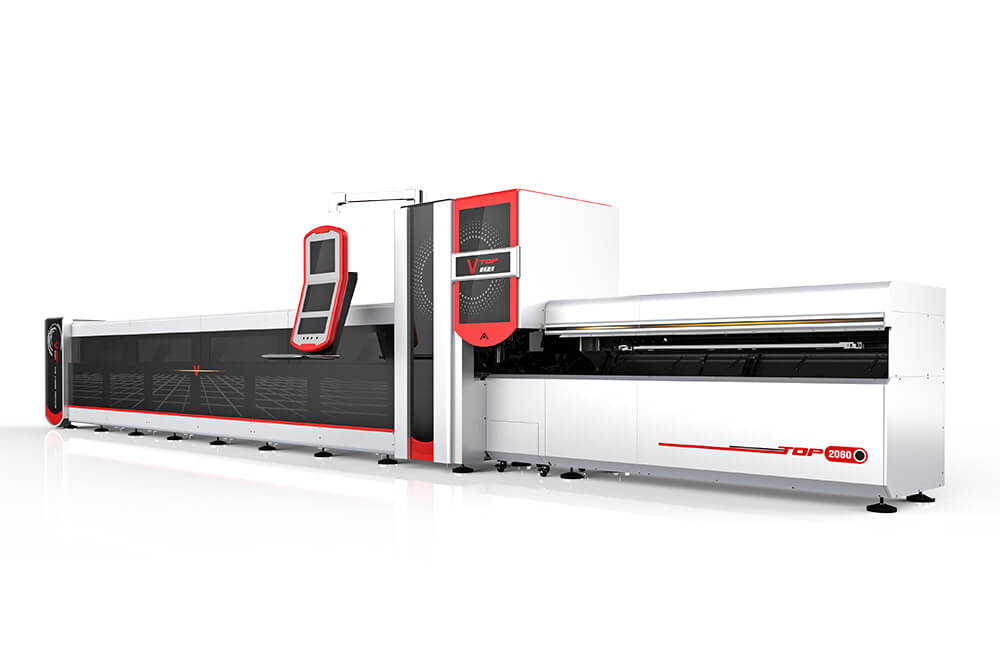

P2060 / P2080 / P3060 / P3080

Serat CNC Laser Tube Cutting Machine

P2060 / P3080mesin nglereni laser tabungmrodhuksi bagean tabung logam kualitas dhuwur ing macem-macem wangun lan ukuran.Thanks kanggo teknologi nglereni laser serat, akeh pangolahan bisa digabung dadi siji sistem.Amarga umume bagean tabung mbutuhake macem-macem proses mesin, kayata sawing konvensional, pengeboran, mesin, punching lan engraving, P2060 / P3080 bisa nindakake kabeh proses kasebut ing siji mesin.

Ikimesin nglereni tabung laserdilengkapi karo aloader manualsing menehi tabung menyang operator sing banjur kudu nyelehake tabung menyang mesin lan kanthi manual ngencengi chuck.Nggabungake kabeh proses kasebut dadi siji mesin ngirit wektu lan biaya nalika ngolah tabung ing batch gedhe nanging versatility mesin ngidini pangguna nggawe prototipe utawa produksi batch cilik.

Mesin iki uga dilengkapi karo akurungan lengkapkanggo mesthekake operator aman nalika mesin aktif.

Bagéan Utama saka Laser Tube Cutting Machine

tabung laser

Sistem clamping chuck canggih

• Chuck tengah poto-imbuhan, kanthi otomatis nyetel pasukan clamping miturut specifications profil tabung lan njamin ora karusakan kanggo pipe lancip.

• Dual motif chucks kompatibel karo macem-macem pipe tanpa nyetel jaws.

• Clamp stroke dawa.Ora perlu nyetel clamp nalika diameter pipa diganti ing 100mm

Sistem nglereni cepet sudhut

Corner cepet respon, mbenakake efficiency nglereni banget.

sistem chuck clamping
pranala multi-sumbu

Link multi-sumbu

Multi-axis (sumbu pakan, sumbu rotasi chuck lan sirah nglereni laser) sambungan nalika sirah nglereni laser obah.

Piranti ngumpulake otomatis

• Piranti dhukungan ngambang nglumpukake pipa sing wis rampung kanthi otomatis.

• Dhukungan ngambang dikontrol dening motor servo lan bisa nyetel titik dhukungan miturut diameter pipa kanthi cepet.

• Dhukungan panel ngambang bisa nyekel pipa diameter gedhe kanthi kenceng.

piranti ngempalaken otomatis
support ngambang materi ndhuwur

Dhukungan Ngambang Otomatis

Miturut owah-owahan saka sikap pipe, dhuwur support bisa kanthi otomatis diatur ing wektu nyata kanggo mesthekake yen ngisor pipe tansah ora bisa dipisahake saka ndhuwur batang support, kang muter peran mbosenke ndhukung pipe.

Welding seam pangenalan

Posisi lapisan welding saka pipa bisa dikenali kanggo mesthekake yen posisi nglereni ngindari lapisan welding sak Processing lan supaya masalah bolongan blasting ing jahitan welding.

"Zero" Wastage

Nalika nglereni menyang bagean pungkasan saka tabung, jaws Chuck ngarep dibukak kanthi otomatis, lan jaws Chuck mburi liwat Chuck ngarep kanggo ngurangi area wuta nglereni.

• Diameter tabung kurang saka 100 mm, bahan buangan 50-80 mm

• Diameter tabung luwih saka 100 mm, bahan buangan 180-200 mm

mbuang

Opsional - sumbu katelu ngresiki piranti tembok njero

Sajrone proses nglereni laser, slag mesthi bakal nempel ing bagean tembok njero pipa sing ngelawan.Utamane, sawetara pipa kanthi diameter sing luwih cilik bakal duwe slag luwih akeh.Kanggo aplikasi sing dikarepake dhuwur, piranti tembok njero sumbu katelu bisa ditambahake kanggo nyegah slag nempel ing tembok njero.

sumbu katelu ngresiki piranti tembok njero

lunak kontrol PA Jerman

PA
  • • Siji kaca ngrampungake kabeh operasi luwih pangguna-loropaken!
  • • Ngatur antarmuka kanthi cepet, luwih trep!
  • • Tambah antarmuka diagnosis independen kanggo ngatasi masalah kanthi cepet ing situs, luwih cerdas!

Lantek Flex3d ndhukung macem-macem jinis pipa

LantekFlex3d
  • • Tipe tabung standar: Tabung bunder, tabung persegi, tabung tipe OB, tabung tipe D, tabung segitiga, tabung oval, lan liya-liyane.
  • • Ing wektu sing padha, flex3d nduweni modul fungsional kanggo nglereni profil, sing bisa ngethok baja sudut, baja saluran lan baja berbentuk H, lsp.

Spesifikasi Teknis Mesin Pemotong Tabung Laser

Model

P2060 / P3080 / P30120

Dawane tabung

6000mm / 8000mm / 12000mm

Diameter tabung

20mm~200mm / 20mm~300mm

sumber laser

IPG/nLight serat laser resonator

daya laser

700W / 1000W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W

sirah laser

Raytools, Precitec ProCutter

kacepetan rotasi maksimum

120r/min

Baleni akurasi posisi

± 0,03 mm

Kacepetan posisi maksimum

90m / min

Akselerasi

1,5g

kacepetan nglereni

Gumantung ing bahan, daya sumber laser

sumber daya listrik

AC380V 50/60Hz

Aplikasi saka Tube Cutting Laser Machine

nglereni tabung

Materi sing ditrapake

Khusus kanggo nglereni tabung logam kayata tabung bunder, tabung persegi, tabung persegi panjang, tabung oval, tabung pinggul, pipa segitiga, baja saluran, baja sudut, U-bar, T-jinis, I-beam, baja lath, lsp.

Industri sing ditrapake

Furnitur, piranti medis, peralatan fitness, rak display, industri mobil, mesin pertanian lan kehutanan, pipa geni, struktur rangka baja, eksplorasi minyak, jembatan, kapal, komponen struktur, lsp.

Sampel Laser Cutting Tube lan Pipa



Aplikasi Produk
