P2060A / P3080A / P2080A / P3060A

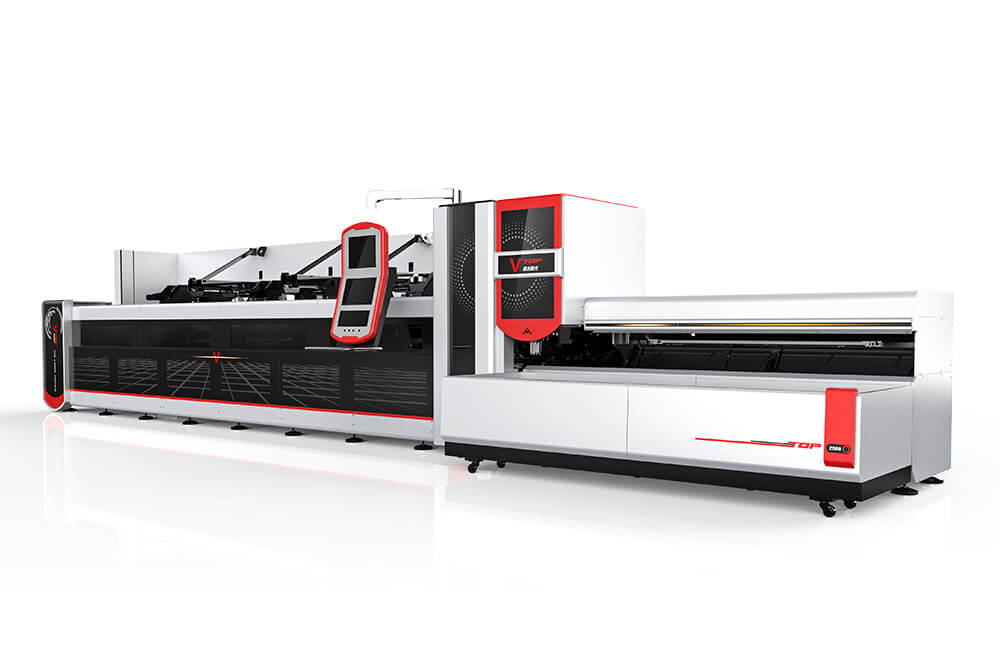

Makinë për prerjen me laser të tubit automatik të ngarkimit të paketave

Kjomakinë prerëse me lazer tubashështë i mbyllur plotësisht me sistem automatik ngarkues të paketave.Është më i qëndrueshëm me efikasitet të përmirësuar të prerjes.

Veçanërisht për prerjen me lazer të tubit metalik të rrumbullakët, katror, ​​drejtkëndor, trekëndësh, ovale, tub beli dhe tub dhe tub në formë tjetër.Diametri i jashtëm i tubit mund të jetë 20mm-200mm (20mm-300mm opsionale), gjatësia 6m, 8m.

Ngarkues automatik i paketave

Tubat metalikë si tubat e rrumbullakët, tubat katrorë dhe tubat drejtkëndëshe mund të ngarkohen plotësisht automatikisht pa ndërhyrje manuale.Profilet dhe tubat me formë të veçantë mund të ngarkohen automatikisht me ndihmën manuale.

ngarkues automatik i paketave

Performanca e Përgjithshme e Ngarkuesit Automatik të Paketave

Paketa e ngarkimit maksimal 800mm×800mm

Pesha maksimale e ngarkesës 2500 kg

Gjerësia totale e gishtit ushqyes me kornizën dhe lidhjet e transportit të tubit kontrollohet brenda 2200 mm, lartësia totale kontrollohet brenda 2300 mm dhe lartësia maksimale nuk është më shumë se 2500 mm, kështu që ngarkuesi automatik i paketave mund të ngarkohet në një kontejner.

Rripi i ngarkimit dhe korniza mbështetëse janë të lehta për t'u çmontuar.

Trupi kryesor i gishtit ushqyes dhe struktura e lidhjes së transportit të zinxhirit janë të integruara për të lehtësuar korrigjimin dhe transportin.

Marka e komponentëve pneumatikë në sistem është AirTAC ose marka të tjera të ngjashme.Kontrolli PLC, sensorët dhe komponentët e tjerë përdorin Omron, Schneider, etj. për të siguruar stabilitetin e sistemit dhe përputhshmëri me standardet e eksportit.

Pajisja automatike e grumbullimit

Pajisja mbështetëse automatike lundruese mbledh tubat e përfunduar.

Mbështetja lundruese kontrollohet nga servo motori dhe mund të rregullojë shpejt pikën mbështetëse sipas diametrit të tubit.

Paneli lundrues mban fort tubin që përkulet lehtë me të gjitha anët që mbështesin.

mbështetje lundruese

Specifikimet teknike të makinës së prerjes së tubit lazer

Model

P2060A / P3080A

Gjatësia e tubit

6000 mm / 8000 mm

Diametri i tubit

20mm~200mm / 20mm~300mm

Madhësia e paketës

800mm×800mm×6000mm / 800mm×800mm×8000mm

Burimi lazer

IPG / n Gjenerator lazer me fibra të lehta

Fuqia lazer

700 W / 1000 W / 1500 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W

Shpejtësia maksimale e rrotullimit

120 r/min

Përsëritni shpejtësinë e pozicionimit

±0.03 mm

Shpejtësia maksimale e pozicionimit

90 m/min

Përshpejtimi

1.5 g

Shpejtësia e prerjes

Varet nga materialet, fuqia e burimit lazer

Furnizimi me energji elektrike

AC380V 50/60Hz

Aplikimet e makinës së prerjes me lazer të tubave

Industria e aplikueshme

Mobilje, pajisje mjekësore, pajisje fitnesi, raft ekrani, industri automobilistike, makineri bujqësore dhe pylltarie, tubacione zjarri, struktura me korniza çeliku, kërkime vaji, ura, anije, përbërës strukturash, etj.

Materiali i aplikueshëm

Posaçërisht për prerjen e tubave metalikë si tub i rrumbullakët, tub katror, ​​tub drejtkëndor, tub ovale, tub beli, tub trekëndësh, çeliku kanal, çeliku këndor, shufra U, tipi T, rreze I, rrasa çeliku etj.

prerja e tubit

Mostrat e tubit dhe tubit të prerjes me lazer me fibra

tub prerës me lazer
prerja e tubit me lazer
tub i prerë me lazer
tub prerës me lazer
prerje me lazer me tub katror
lazer për prerjen e tubit
