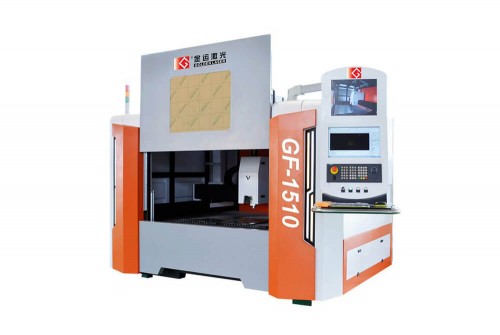

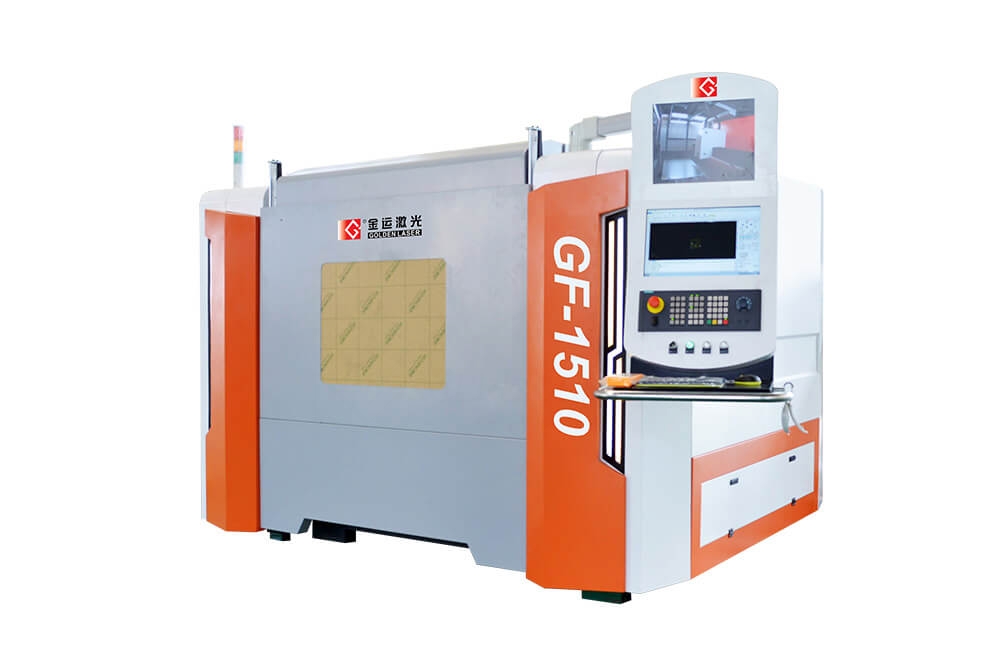

GF1510

Kompakt fiberlaserskärmaskin

En kompakt fiberlaserskärmaskin med litet fotavtryck

GF1510 CNC kompaktfiberlaserskärmaskinfinns med en sängstorlek på 1M x 1,5M med strömkällor från 700W till 1500W.

GF1510 levereras med ett manuellt manövrerat överföringsbord.Detta flyttas helt enkelt in och ut ur skärhöljet, vilket gör att operatören enkelt kan lasta och lossa materialet.Denna kostnadseffektiva design har därför fördelen att tillhandahålla en intern,kompakt laserskärninganläggning till en överkomlig budget.Den ytterligare fördelen är det begränsade utrymmet som krävs, vilket resulterar i den idealiska lösningen för den mindre verkstaden.

CCTV med en kamera är monterad som standard, vilket gör att operatören säkert kan se skärningen.Dessutom har klassledande komponenter valts ut noggrant för att säkerställa lång livslängd och minskad stilleståndstid.

Nyckelspecifikationer

Se hela specifikationen för GF1510 kompaktfiberlaserskärmaskin

Laserkälla

nLight / IPG Fiber

Laserkraft

1,0 - 4,0 kW

Sängstorlek

1000×1500mm

Funktioner

• Högpresterande nLIGHT fiberlaserteknik

• Raytools högpresterande ficklampa med krockskyddssystem

• Styvt portalsystem som säkerställer snabb exakt positionering till X- och Y-axeln

• Automatisk höjdsensor för att säkerställa optimal klippeffektivitet

• Klassledande varumärkeskomponenter

– nLjuslaserkälla – USA
– Raytools skärhuvud – Schweiz
– Cypcut CNC-styrenhet – Kina
– Cypdraw CAD/CAM-programvara – Kina
– Schneider Electrics – Frankrike
– Alpha Gear kuggstång – Tyskland
– Hiwin linjära styrningar – Taiwan
– Yaskawa servomotor och förare – Japan

fiberlaserskärmaskin

Tillval

Prestandapaket:

Beckhoff TwinCAT CNC-styrenhet – Tyskland

+ SigmaNEST CAC/CAM-programvara – USA

+ Motor Power servomotor – Italien

Andra alternativ :

– Autofokus skärhuvud

– Utsugssystem

cnc fiberlaser

Kvalitetsgodkänd

Vi är fast beslutna att använda kvalitetskomponenter från ledande tillverkare.

Tekniska parametrar

modell nr. GF1510
Laserkälla nLight / IPG / Raycus fiber laserresonator
Laserkraft 0,7 kW / 1,0 kW / 1,5 kW / 2,0 kW / 2,5 kW / 3 kW / 4,0 kW
Positioneringshastighet 70m/min
Axelacceleration 1,0 G
Positioneringsnoggrannhet ± 0,05 mm (0,7~1,5 kW), ± 0,03 mm (2,5~4,0 kW)
Upprepa positionsnoggrannhet ± 0,03 mm (0,7~1,5 kW), ± 0,02 mm (2,5~4,0 kW)
X Axis Travel 1050 mm
Y Axis Travel 1550 mm
Z Axis Travel 120 mm
Maximal arkstorlek 1 x 1,5 m
Längd 3610 mm
Bredd 3430 mm
Höjd 2460 mm
Vikt 5000 kg

Kapaciteter

Maximal skärtjocklek vid olika lasereffekter

fiberlaserskärningskapacitet
